Výrobky společnosti Propaline GCE

GCE

Rukojeť UNIVERSAL

Objednací číslo Typ Plyn Délka Hmotnost Připojení hořáku, trubky Připojení
mm kg
07 632 16 Rukojeť se spořičem P, PB 195 0,360 M 14 x 1 G 3/8" LH
07 632 30 Rukojeť bez spořiče P, PB 195 0,292 M 14 x 1 G 3/8" LH

0763216 0763230

Použití:

  • pájení, ohřívání a opalování v kombinaci s hořáky UNIVERSAL

Pájecí hořák B - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
07 632 22 B3 P, PB 1,0 - 1,5 30 - 39 0,39 - 0,50 102 0,089 M 14 x 1
07 632 23 B5 P, PB 1,0 - 1,5 54 - 66 0,69 - 0,85 120 0,091 M 14 x 1
07 632 24 B7 P, PB 1,0 - 1,5 162 - 210 2,08 - 2,70 138 0,109 M 14 x 1

0763224

Použití:

  • měkké i tvrdé pájení
  • bodový ohřev

Pájecí hořák TURBO - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
07 632 25 TURBO ø 12 P, PB 1,5 - 2,5 63 - 112 0,81 - 1,44 155 0,131 M 14 x 1
07 632 26 TURBO ø 14 P, PB 1,5 - 2,5 210 - 338 2,70 - 4,35 178 0,148 M 14 x 1
07 632 27 TURBO ø 17 P, PB 1,5 - 2,5 272 - 384 3,50 - 4,94 184 0,168 M 14 x 1
07 632 28 TURBO ø 20 P, PB 1,5 - 2,5 432 - 532 5,56 - 6,85 210 0,228 M 14 x 1

0763228

Použití:

  • měkké i tvrdé pájení, zejména měděných potrubních systémů

Poznámka:

  • číslo u typu hořáku značí průměr hořákové hubice nebo také přibližný průměr pájených měděných trubek

Ohřívací hořák H - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
07 632 17 H ø30 P, PB 1,0 - 2,0 664 - 1056 8,55 - 13,59 88 0,115 M 20 x 1
07 632 18 H ø40 P, PB 1,0 - 2,0 1200 - 1902 15,44 - 24,48 95 0,210 M 20 x 1
07 632 19 H ø50 P, PB 1,5 - 4,0 3780 - 7590 48,68 - 97,69 115 0,298 M 20 x 1
07 632 20 H ø60 P, PB 1,5 - 4,0 5030 - 9744 64,74 - 125,41 125 0,338 M 20 x 1
07 632 21 H ø80 P, PB 1,5 - 4,0 5650 - 10570 72,72 - 136,04 155 0,628 M 20 x 1

0763221

Použití :

  • průmyslové ohřevy
  • izolatérské a stavební práce

Poznámka :

  • používá se v kombinaci s prodlužovací trubkou

Ohřívací hořák GT - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
21063 GT 1/2" P, PB 1,5 - 2,5 350 4,50 190 0,200 M 14 x 1
21089 GT 1" P, PB 1,5 - 2,5 450 5,79 190 0,240 M 14 x 1

21063 21089

Použití :

  • nahřívání trubek 1/2" nebo 1" při měkkém i tvrdém pájení
  • ohřevy před tvářením za tepla

Opalovací hořák AT - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka/šířka Hmotnost Připojení
bar g/h kW mm kg
23705 AT P, PB 1,5 - 2,5 220 2,83 170/40 0,190 M 14 x 1

23705

Použití:

  • opalování starých nátěrů
  • plošný ohřev

Ohřívací hořák PTM - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
30411 PTM P, PB 2,5 9600 123,00 1000 2,400 M 14 x 1

30411

Použití:

  • průmyslové ohřevy

Poznámka :

  • Ohřívací hořák vysokého výkonu
  • Průměr hořákové hlavy 80 mm
  • Délka hořáku včetně prodlužovací trubky max. 1000 mm
  • Délka plamene cca 1000 mm

Prodlužovací trubka UNIVERSAL

Objednací číslo Délka Hmotnost Připojení
rukojeti		 Připojení
hořáku
mm kg
9 38128 0 75 0,083 M 14 x 1 M 20 x 1
9 38129 0 150 0,113 M 14 x 1 M 20 x 1
9 38130 0 220 0,140 M 14 x 1 M 20 x 1
9 38131 0 350 0,190 M 14 x 1 M 20 x 1
9 38132 0 600 0,288 M 14 x 1 M 20 x 1
9 38133 0 750 0,346 M 14 x 1 M 20 x 1
9 38134 0 1000 0,443 M 14 x 1 M 20 x 1

9381330

Použití:

  • připojení ohřívacích hořáků UNIVERSAL k rukojetím UNIVERSAL

Rozbočovací trubka UNIVERSAL

Objednací číslo Počet vývodů Hmotnost Šířka Připojení Připojení
kg mm
07 632 32 2 0,140 150 M 20 x 1 M 20 x 1
07 632 33 4 0,285 450 M 20 x 1 M 20 x 1

0763232

Použití:

  • připojení ohřívacích hořáků UNIVERSAL k prodlužovací trubce UNIVERSAL

Páječka WT - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
13359 WT P, PB 1,5 120 1,55 140 0,605 M 14 x 1

13359

Použití:

  • měkké pájení
  • klempířské práce

Poznámka

  • Hmotnost pájecího kladívka 350 g.

Pájecí hořák WT - UNIVERSAL

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
2527 WT P, PB 1,5 120 1,55 110 0,147 M 14 x 1

2527

Použití:

  • komponent k páječce WT - UNIVERSA

Kryt páječky WT - UNIVERSAL

Objednací číslo Typ Hmotnost
kg
3681 WT 0,108

3681

Použití:

  • komponent k páječce WT - UNIVERSAL

Pájecí kladívko UNIVERSAL, LOMEN - ploché

Objednací číslo Typ Hmotnost
kg
836 250 g 0,250
810 350 g 0,350
828 500 g 0,500

836

Použití:

  • komponent k páječkám WT - UNIVERSAL a WT - LOMEN

Pájecí hrot UNIVERSAL, LOMEN

Objednací číslo Typ Hmotnost
kg
844 250 g 0,250
851 350 g 0,350
869 500 g 0,500

844

Použití:

  • komponent k páječkám WT - UNIVERSAL a WT - LOMEN

Další výrobky řady LOMEN

Objednací číslo Typ Hmotnost
kg
12476 H 0,150

12476

Použití :

  • odložení ohřívacích hořáků typu H - UNIVERSAL na vodorovnou podložku

Poznámka

  • Připevňuje se na prodlužovací trubku sestavy hořáku.

Souprava UNIVERSAL

Objednací číslo Typ Obsah Balení
07 632 48 PROPALINE 1 rukojeť se spořičem
ohřívací hořák H ø50
prodlužovací trubka 350 mm
opalovací hořák AT
hadicový nástavec
převlečná matice G 3/8" LH		 plastový obal

0763248

Souprava UNIVERSAL

Objednací číslo Typ Obsah Balení
07 632 49 PROPALINE 2 rukojeť se spořičem
ohřívací hořáky H ø40, ø60
prodlužovací trubky 350 mm, 600 mm
stojánek H
hadicový nástavec
převlečná matice G 3/8" LH		 plastový obal

0763249

Souprava UNIVERSAL

Objednací číslo Typ Obsah Balení
07 632 50 PROPALINE 3 rukojeť se spořičem
pájecí hořáky TURBO ø20, ø17, ø14
hadicový nástavec
převlečná matice G 3/8" LH		 plastový obal

0763250

Souprava UNIVERSAL

Objednací číslo Typ Obsah Balení
07 632 57 PROPALINE 4 rukojeť se spořičem
ohřívací hořák H ø60
prodlužovací trubka 600 mm
hadicový nástavec
převlečná matice G 3/8" LH		 plastový obal

0763257

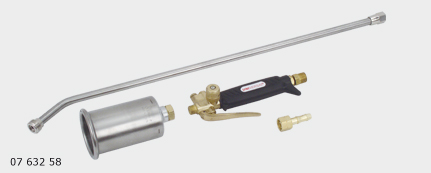

Souprava UNIVERSAL

Objednací číslo Typ Obsah Balení
07 632 58 PROPALINE 5 rukojeť se spořičem
ohřívací hořák H ø50
prodlužovací trubka 600 mm
hadicový nástavec
převlečná matice G 3/8" LH		 plastový obal

0763258

Souprava UNIVERSAL

Objednací číslo Typ Obsah Balení
07 632 56 PROPALINE 6 rukojeť se spořičem
ohřívací hořák H ø30
prodlužovací trubka 75 mm
hadicový nástavec
převlečná matice G 3/8" LH
zapalovač 		plastový obal

0763256

Páječka WT - LOMEN

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
26179 WT - LOMEN P, PB 1,5 65 0,86 330 0,899 G 3/8" LH
2584 WT - LOMEN PIEZO P, PB 1,5 65 0,86 360 0,899 G 3/8" LH

26179

Vybavení:

  • piezoelektrické zapalování (WT - LOMEN PIEZO)
  • otočná koncovka pro připojení hadice

Použití:

  • měkké pájení
  • klempířské práce

Rukojeť LOMEN

Objednací číslo Typ Plyn Délka Hmotnost Připojení hořáku Připojení
mm kg
25767 LOMEN P, PB 220 0,354 M 15 x 1 G 3/8" LH

25767

Použití:

  • komponent k páječce WT - LOMEN

Pájecí hořák WT - LOMEN

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost Připojení
bar g/h kW mm kg
455 WT P, PB 1,5 65 0,86 60 0,134 M 15 x 1

455

Použití:

  • komponent k páječce WT - LOMEN

Kryt páječky WT - LOMEN

Objednací číslo Typ Hmotnost
kg
23002 WT 0,064

23002

Použití:

  • komponent k páječce WT - LOMEN

Stojánek WT - LOMEN

Objednací číslo Typ Hmotnost
kg
23010 WT 0,180

23010

Použití:

  • k odkládání páječky WT - LOMEN

Souprava pro měkké pájení LOMEN

Objednací číslo Typ Obsah Balení
2691 LOMEN PIEZO páječka WT - LOMEN PIEZO s piezoelektr. zapalováním
pájecí kladívko 350 g
plnicí adaptér
hadice 2 m s připojovacími koncovkami
regulátor tlaku 1,5 bar
lahev na propan 0,425 kg		 plastový obal

2691

Použití:

  • klempířské práce

Rukojeť LOMAT PIEZO

Objednací číslo Typ Plyn Délka Hmotnost Připojení
mm kg
18069 Rukojeť s aretací LOMAT PIEZO P, PB 180 0,300 G 3/8" LH

18069

Vybavení:

  • piezoelektrické zapalování
  • otočná koncovka pro připojení hadice
  • aretace páčky ventilu přívodu plynu v pracovní poloze
  • jemná regulace výkonu

Použití:

  • pájení, ohřívání a smršťování v kombinaci s hořáky LOMAT PIEZO

Bodový pájecí hořák LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
18762 LOMAT PIEZO 5 P, PB 2,0 120 1,53 200 0,195
18770 LOMAT PIEZO 7 P, PB 2,0 320 4,09 210 0,212

18770

Vybavení:

  • piezoelektrické zapalování
  • otočný hořák v rukojeti o 360° (po 60°)
  • integrovaný sklápěcí odkládací stojánek

Použití:

  • měkké i tvrdé pájení
  • bodový ohřev

Pájecí hořák TURBO - LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
18788 TURBO - LOMAT PIEZO ø15 P, PB 2,0 180 2,30 195 0,195
18796 TURBO - LOMAT PIEZO ø17 P, PB 2,0 320 4,09 200 0,200
18804 TURBO - LOMAT PIEZO ø22 P, PB 2,0 510 6,52 205 0,210

18788

Vybavení:

  • piezoelektrické zapalování
  • otočný hořák v rukojeti o 360° (po 60°)
  • integrovaný sklápěcí odkládací stojánek

Použití:

  • měkké i tvrdé pájení, zejména měděných potrubních systémů

Poznámka:

  • Číslo u typu hořáku značí průměr hořákové hubice nebo také přibližný průměr pájených měděných trubek.

Smršťovací hořák LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
18929 LOMAT PIEZO ø22 P, PB 2,0 424 5,42 205 0,230
18937 LOMAT PIEZO ø30 P, PB 2,0 985 12,60 205 0,286

18937

Vybavení:

  • piezoelektrické zapalování
  • otočný hořák v rukojeti o 360° (po 60°)
  • integrovaný sklápěcí odkládací stojánek
  • přídavná clona "změkčování plamene"

Použití:

  • smršťování kabelových spojek

Horkovzdušný smršťovací hořák LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
20073 LOMAT PIEZO ø30 P, PB 1,0 - 2,5 180 2,30 320 0,400

20073

Vybavení:

  • piezoelektrické zapalování
  • otočný hořák v rukojeti o 360° (po 60°)
  • integrovaný sklápěcí odkládací stojánek

Použití:

  • aplikace smršťovacích obalových fólií

Poznámka

  • Spotřeba plynu uvedená v tabulce při tlaku 2 bar.

Páječka LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
18887 LOMAT PIEZO s pájecím kladívkem 350g P, PB 1,0 - 2,0 40 0,50 250 0,660
18903 LOMAT PIEZO s pájecím hrotem 250g P, PB 1,0 - 2,0 40 0,50 250 0,560

18887

Vybavení:

  • piezoelektrické zapalování
  • otočný hořák v rukojeti o 360° (po 60°)
  • integrovaný sklápěcí odkládací stojánek

Použití:

  • měkké pájení
  • klempířské práce

Poznámka

  • Spotřeba plynu uvedená v tabulce při tlaku 1,5 bar.

Hořák pro měkké pájení LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
18879 LOMAT PIEZO P, PB 1,0 - 2,0 40 0,50 210 0,260

18879

Použití:

  • komponent k páječce LOMAT PIEZO

Poznámka

  • Spotřeba plynu uvedená v tabulce při tlaku 1,5 bar.

Pájecí hrot, kladívko LOMAT

Objednací číslo Typ Hmotnost
kg
9936 Pájecí hrot 250 g 0,250
9977 Pájecí kladívko 350 g 0,350

9977 9936

Použití:

  • komponent k páječce LOMAT PIEZO

Ohřívací hořák LOMAT PIEZO

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
19877 LOMAT PIEZO ø50/500 P, PB 1,5 - 4,0 7600 97,28 530 0,612
19885 LOMAT PIEZO ø60/750 P, PB 1,5 - 4,0 9800 125,40 790 0,800
19893 LOMAT PIEZO ø60/900 P, PB 1,5 - 4,0 9800 125,40 940 0,950

19893 19893

Vybavení:

  • piezoelektrické zapalování
  • otočný hořák v rukojeti o 360° (po 60°)
  • přídavný odkládací stojánek

Použití:

  • izolatérské práce

Souprava LOMAT PIEZO

Objednací číslo Typ Obsah Balení
07 632 99 LOMAT PIEZO PB
rukojeť LOMAT PIEZO s aretací
smršťovací hořák LOMAT ø22, ø30
redukční ventil PB 0 - 2,5 bar
odtlačný ventil PB
klíč universal
pojistka přeruš. hadice SBS2
hadice PB 2,5 m - koncovky G 3/8" LH		 plechová kazeta

0763299 0763299

Rukojeť EUROMAT

Objednací číslo Typ Plyn Délka Hmotnost Připojení
mm kg
3046 Rukojeť EUROMAT P, PB 180 0,331 G 3/8" LH

3046

Vybavení:

  • piezoelektrické zapalování
  • hořák v rukojeti otočný o 360° (po 60°)
  • otočná koncovka pro připojení hadice
  • aretační tlačítko pro trvalý provoz hořáků
  • integrovaný sklápěcí odkládací stojánek

Použití:

  • pájení a ohřívání v kombinaci s hořáky typu EUROMAT

Pájecí hořák TT TURBO - EUROMAT

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
17178 TT TURBO ø13 P, PB 1,5 - 2,0 110 1,43 180 0,119
17186 TT TURBO ø15 P, PB 1,5 - 2,0 180 2,32 180 0,130
17202 TT TURBO ø17 P, PB 1,5 - 2,0 320 4,12 185 0,132
17210 TT TURBO ø19 P, PB 1,5 - 2,0 415 5,34 185 0,140
17228 TT TURBO ø22 P, PB 1,5 - 2,0 510 6,57 190 0,156

3046

Vybavení:

  • piezoelektrické zapalování

Použití:

  • měkké i tvrdé pájení, zejména měděných sanitárních rozvodů

Poznámka

  • Číslo u typu hořáku značí průměr hořákové hubice nebo také přibližný průměr pájených měděných trubek.

Pájecí hořák PT - EUROMAT

Objednací číslo Typ Plyn Pracovní tlak Spotřeba PB Výkon Délka Hmotnost
bar g/h kW mm kg
17129 PT 3 P, PB 1,5 - 2,0 41 0,53 180 0,140
17137 PT 5 P, PB 1,5 - 2,0 120 1,55 180 0,146
17145 PT 7 P, PB 1,5 - 2,0 222 2,86 185 0,150
17152 PT 9 P, PB 1,5 - 2,0 380 4,89 185 0,160
17160 PT 11 P, PB 1,5 - 2,0 511 6,58 190 0,178

17160

Použití:

  • měkké i tvrdé pájení
  • bodový ohřev

Regulátor PROPAN - BUTAN FIX

Objednací číslo Typ Vstupní
tlak		 Výstupní
tlak		 Jmenovitý
průtok		 Připojení
vstup		 Připojení
výstup		 Hmotnost
bar bar kg/h kg
25148 PB FIX 1,5 BAR 25,0 1,5 4,0 G 3/8" LH G 3/8" LH 0,420

25148

Použití:

  • odběr plynu z tlakové lahve 425 g

Poznámka:

  • Regulátor tlaku s pevně nastaveným výstupním tlakem.

Redukční ventil PROPAN - BUTAN

Objednací číslo Typ Vstup.
tlak		 Výstup.
tlak		 Jmenovitý
průtok		 Připoj.
vstup		 Připoj.
výstup		 Hmotnost
bar bar kg/h kg
07 605 47 P2 PB s manometrem 25,0 0,5 - 4,0 16,0 W 21,8 x 1/14" LH G 3/8" LH 0,580

0760547

Regulátor tlaku PROPAN - BUTAN

Objednací číslo Typ Vstupní
tlak		 Výstupní
tlak		 Jmenovitý
průtok		 Připojení
vstup		 Připojení
výstup
bar mbar kg/h
548 900 060 704 RTP 21 MODEL 188 1,0 - 0,8 30 1,5 W 21,8 x 1/14" LH hadicový nástavec ø8 mm
548 900 060 707 RTP 3 MODEL 323 1,0 - 0,8 30 3,0 W 21,8 x 1/14" LH hadicový nástavec ø8 mm
548 900 060 708 RTP 4 MODEL 324 1,0 - 0,8 50 3,0 W 21,8 x 1/14" LH hadicový nástavec ø8 mm

548900060704 548900060707

Náhradní díly

Objednací číslo Výrobek
273 113 425 113 Těsnění vstupní přípojky

Lahev PROPAN - BUTAN 425g

Objednací číslo Typ Připojovací závit uzavíracího ventilu
546 900 003 780 Lahev PB - 425 g G 3/8" LH

546900003780

Použití:

  • lehký, přenosný zdroj plynu pro práce s hořáky PROPALINE v obtížně přístupných místech (střechy apod.)

Poznámka

  • Láhev je opatřena speciálním ventilem umožňujícím bezpečné plnění zkapalněným plynem.

Plnicí adaptér

Objednací číslo Typ Připojení vstup Připojení výstup Hmotnost
kg
9 38280 0 Plnicí adaptér W 21,8 x 1/14" LH G 3/8" LH 0,148

9382800

Použití:

  • propojení lahve na propan - butan 425 g se zdrojem plynu při jejím plnění zkapalněným plynem

Izolatérský pojezdový hořák

Objednací číslo Typ Šířka
mm
30445 Izolatérský pojezdový hořák (7 hořáků) 770
30437 Izolatérský pojezdový hořák (4 hořáky) 480

30437

Použití:

  • izolatérské a stavební práce

Plechová kazeta pro uložení hořákových sad

Objednací číslo Typ Rozměr
mm
546 900 004 960 TURBO - UNIVERSAL 320 x 200 x 85
546 900 002 618 LOMEN 320 x 200 x 65
546 900 015 172 EUROMAT 320 x 200 x 85


Pájecí souprava PA 2

Objednací číslo Typ Plyn
07 632 05 PA 2 AC

0763205

Náhradní díly

Objednací číslo Typ
9 54376 0 Rukojeť
9 37473 1 Hořák 1
9 37474 1 Hořák 2
9 37475 1 Hořák 3
9 37476 1 Hořák 4
9 37477 0 Pájecí hrot
4 89886 0 Držák páječky
5 53679 1 Nástavec na hadici

Použití:

  • měkké i tvrdé pájení pájkami s teplotou do 900 °C
  • jiné technologické ohřevy

Poznámka

  • Kyslík pro vytvoření hořlavé směsi je hořákem přisáván ze vzduchu.

Hadice PROPAN - BUTAN

Objednací číslo Plyn Vnitřní Ø Vnější Ø Hmotnost
mm mm kg/m
272 321 009 136 P, PB 8 15 0,210
272 321 009 131 P, PB 4 11 0,130


Hadice PROPAN - BUTAN - osazená

Objednací číslo Plyn Vnitřní Ø Vnější Ø Délka Připojení vstup - výstup
mm mm m
546 900 002 154 P, PB 4 11 1,5 G 3/8" LH - G 3/8" LH
546 900 002 162 P, PB 4 11 2,0 G 3/8" LH - G 3/8" LH
546 900 016 956 P, PB 4 11 2,5 G 3/8" LH - G 3/8" LH
546 900 002 188 P, PB 4 11 3,0 G 3/8" LH - G 3/8" LH
546 900 002 238 P, PB 4 11 4,0 G 3/8" LH - G 3/8" LH
546 900 002 196 P, PB 4 11 5,0 G 3/8" LH - G 3/8" LH

546900002154

Odtlačný ventil na 2 kg lahve PROPAN - BUTAN

Objednací číslo Plyn Závit boční přípojky Závit čepu
9 37774 0 PB W 21,8 x 1/14" LH G 3/8"

9377740
